#215 Surf Owner's Club.　ＲＶ パーツショー ２０１０ ＆ 別荘に１泊オフミーティング in 群馬
ＬＥＤ打ち直し
シゲっち＠0415 先生によるＬＥＤの打ち直しイベントを開催！！
パールさん＠0455 さんサーフのエアコンパネルのＬＥＤ打ち直し

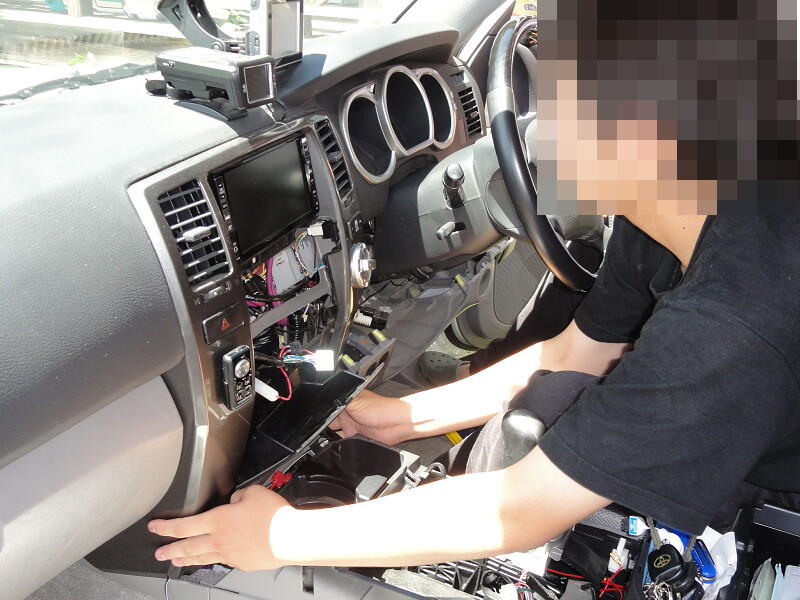

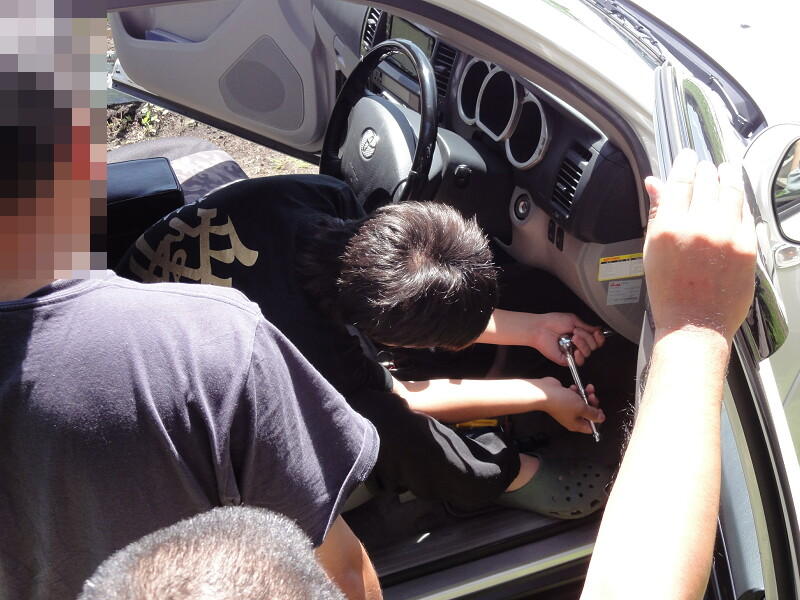

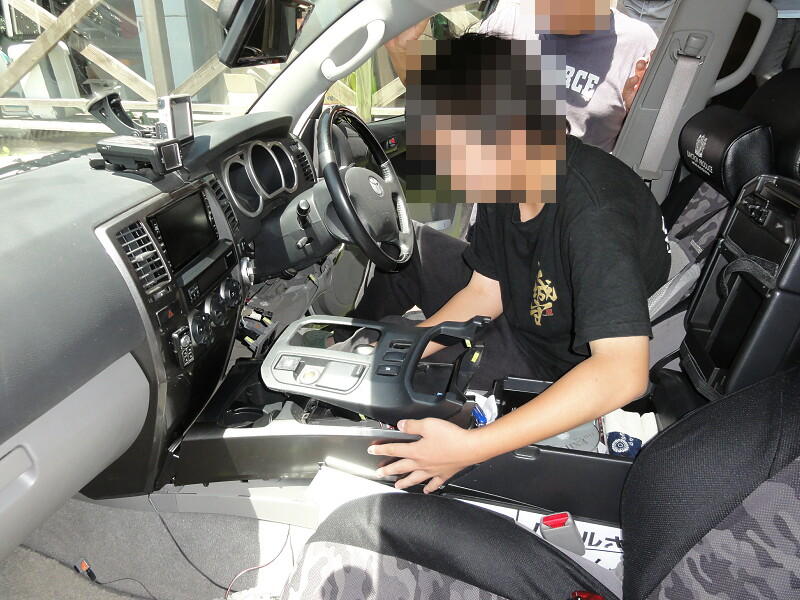

子パール君がサーフを分解開始。
手慣れたもんですねー！　パッパッパっと！
チョット外し過ぎちゃいましたね。

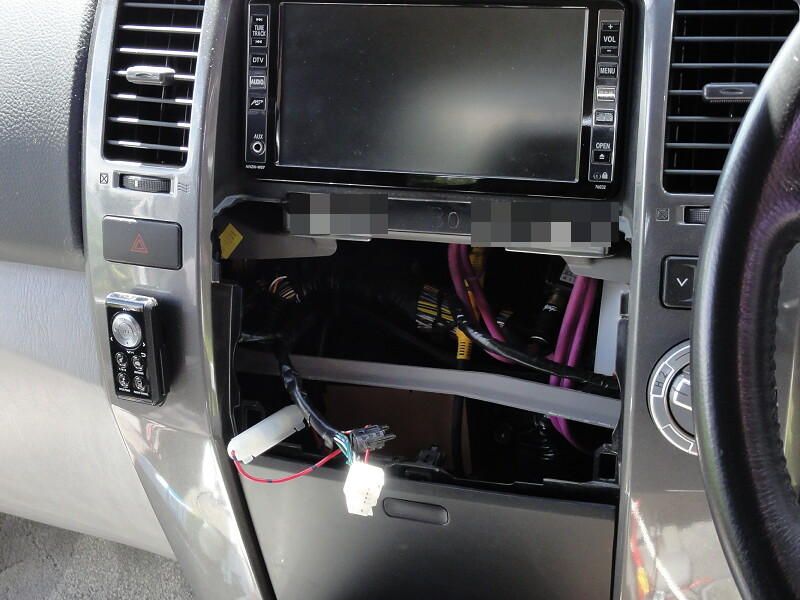

取り外し完了！

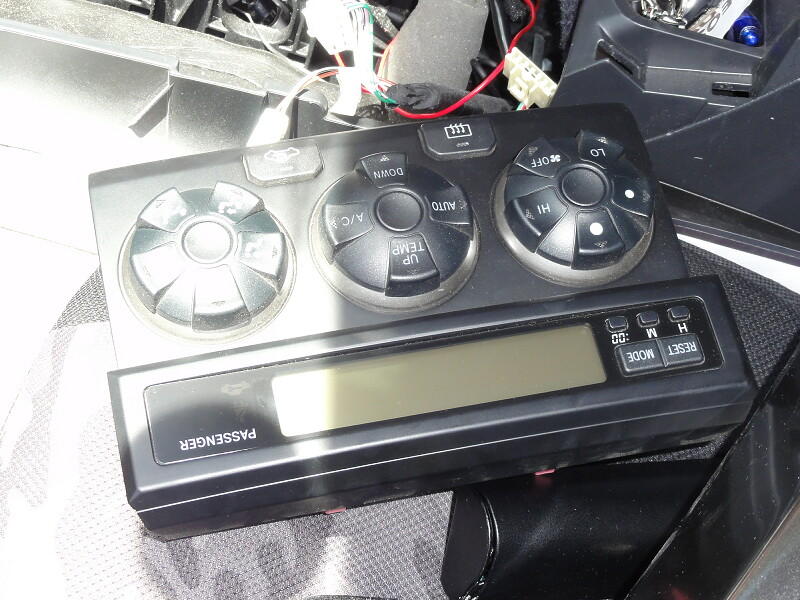

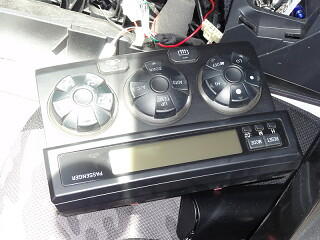

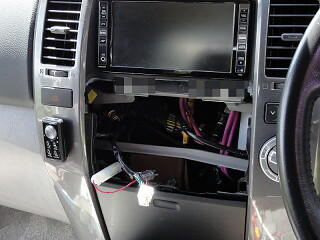

エアコン操作パネルが外れました。
暫しこの状態で放置です。

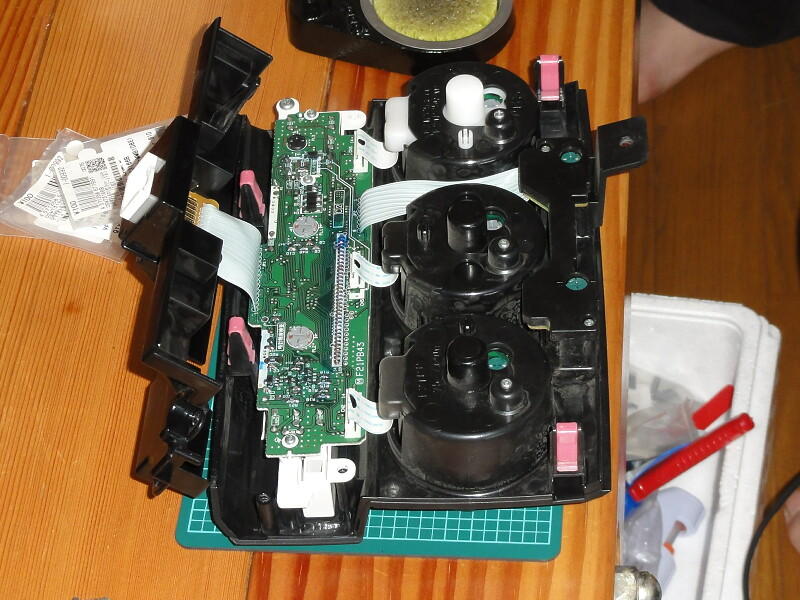

裏側のカバーを外した状態。
これは文字照明用の電球です。
今回は、エアコン操作ボタンの三角マークを白色にするので、基盤を取り外します。
ネジ止めされているだけなので、ネジを外せば基盤が外れます。

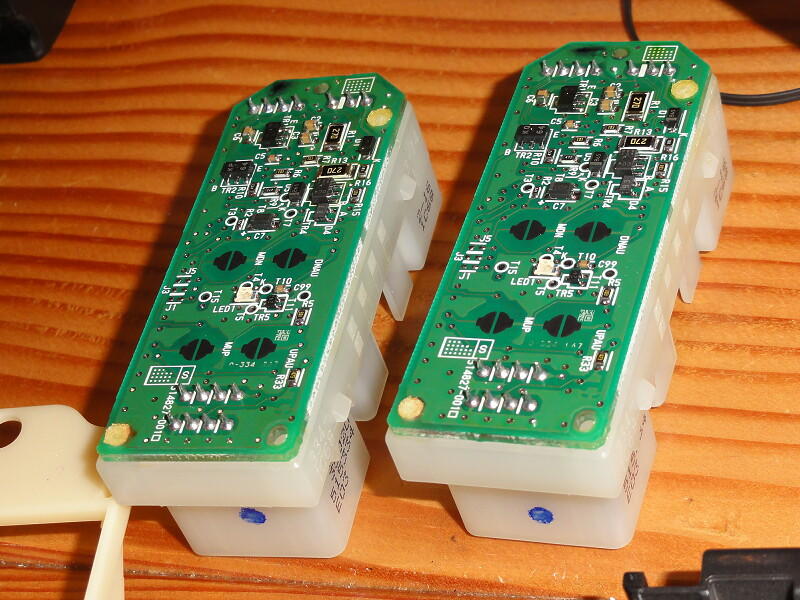

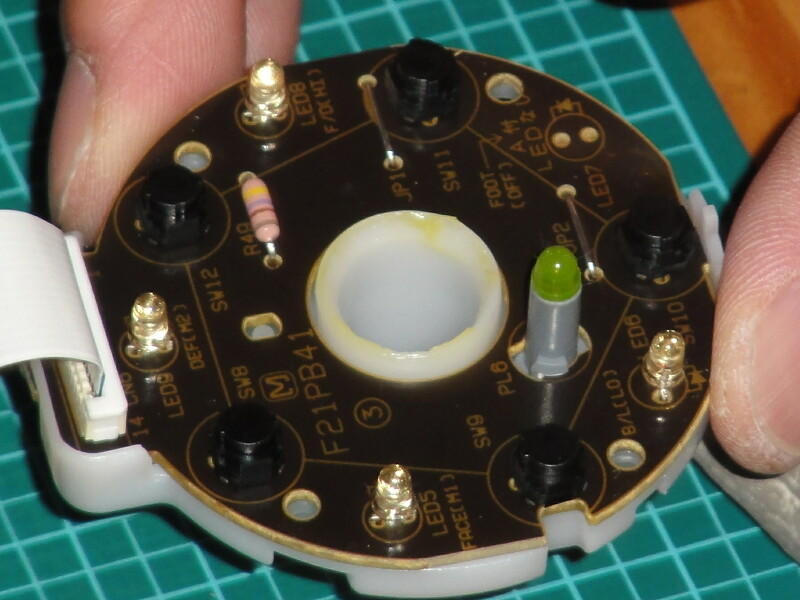

外した基盤。　４つのＬＥＤが三角マークをオレンジに光らせているＬＥＤです。（風量調整用のスイッチユニット）
「風量調整用」と「吹き出し口選択」スイッチユニットは同じ基盤を使っています。

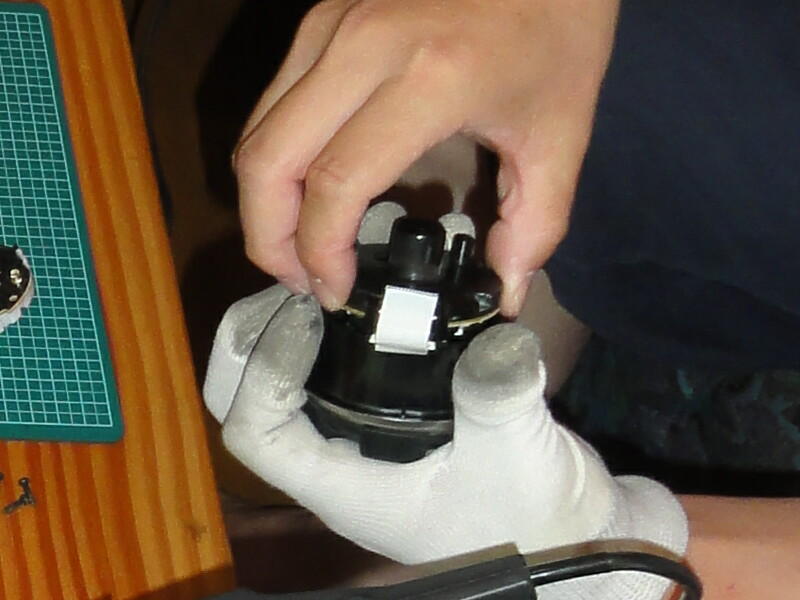

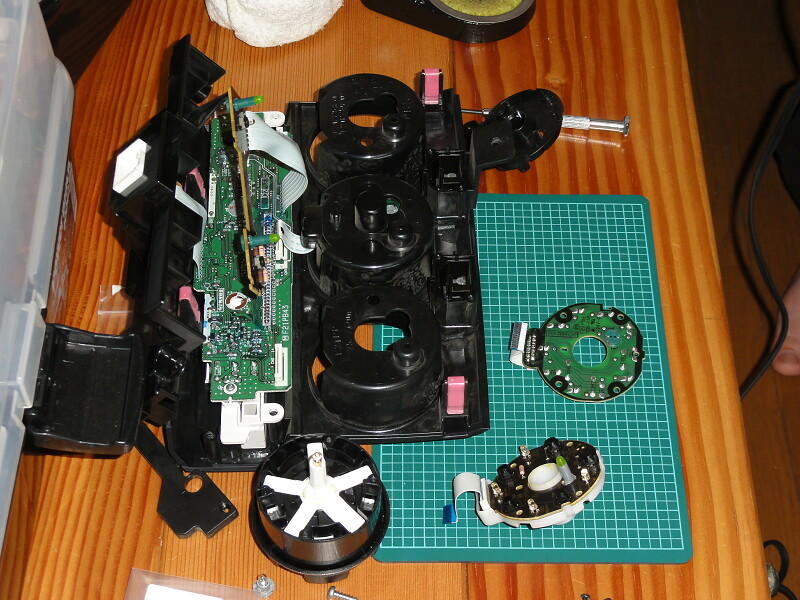

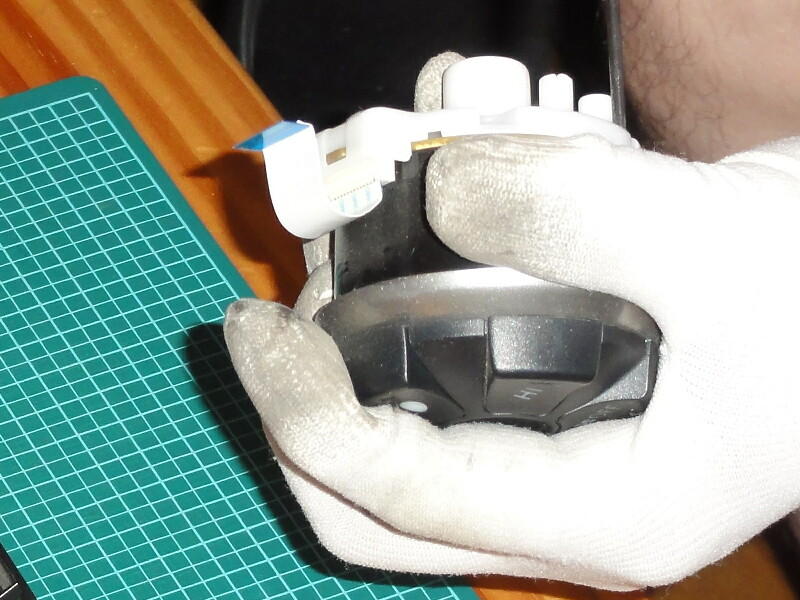

バラバラに分解して作業中の図！

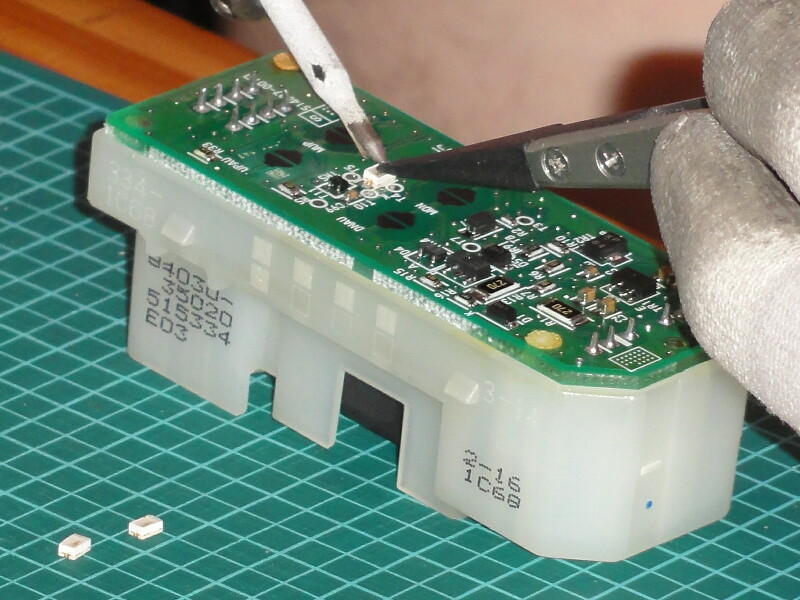

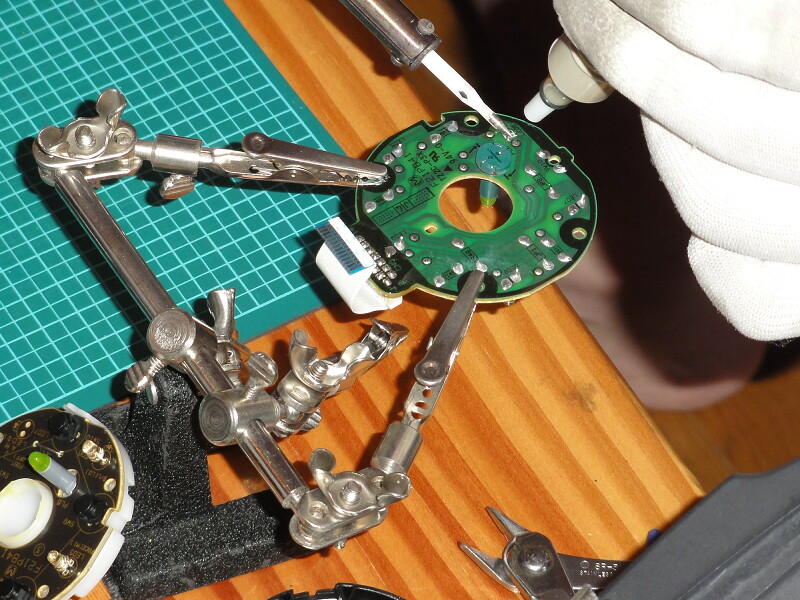

ＬＥＤ打ち直し中の図！　工具が凄いですね。
プロの域に達していました。
皆さんで取り囲んで観察中の図！
尊敬の眼差しで観察中。
別荘が作業場になっていました。

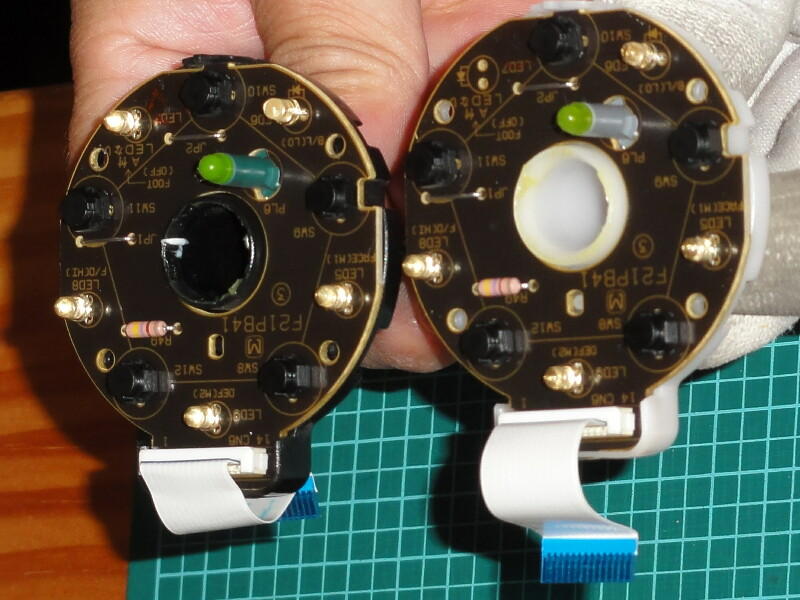

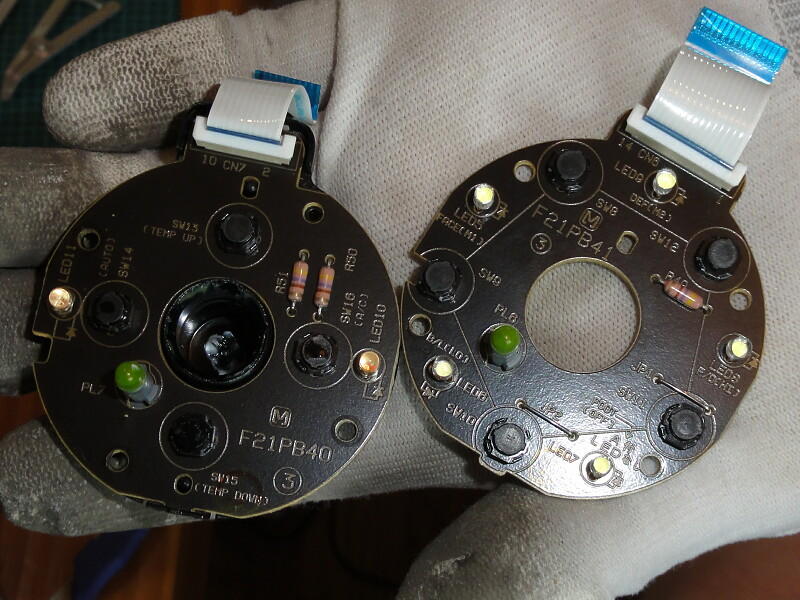

左側が打ち直し前のオレンジＬＥＤで、右側が打ち直し後の白色ＬＥＤです。

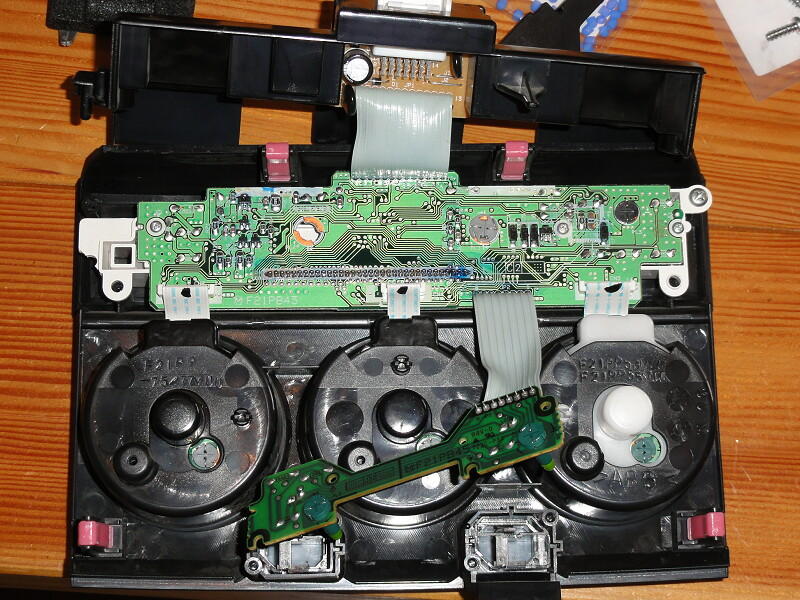

３つのスイッチユニットを戻した状態。

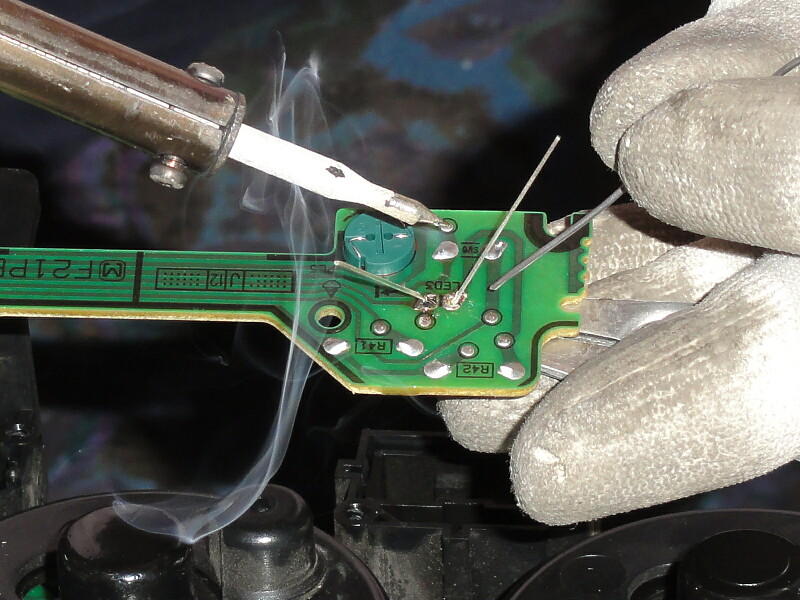

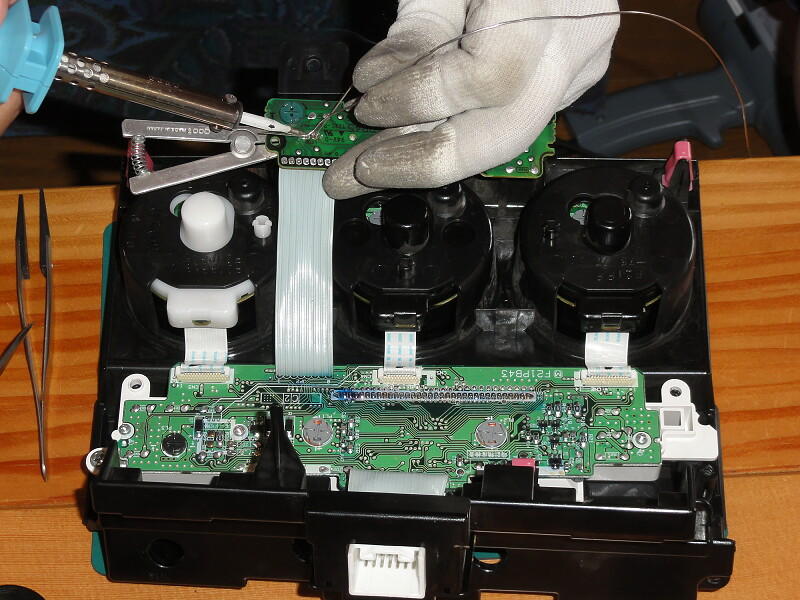

リア熱線スイッチと室内循環スイッチ部分のＬＥＤを打ち直し中。
煙が．．．．
元に戻して完成！！

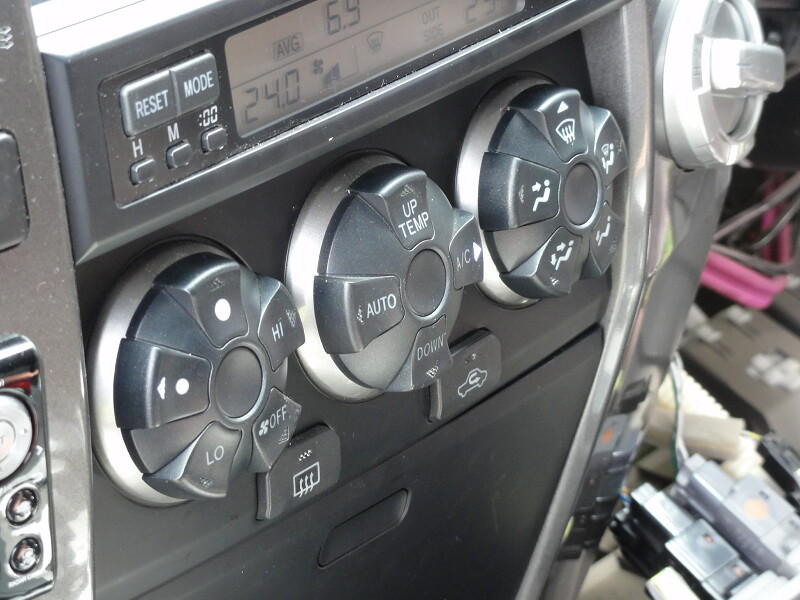

文字やマークはオレンジで、三角マークが白色になりました。
ついでに、エビス＠0533 さんサーフのドアスイッチのＬＥＤを打ち直す事に！

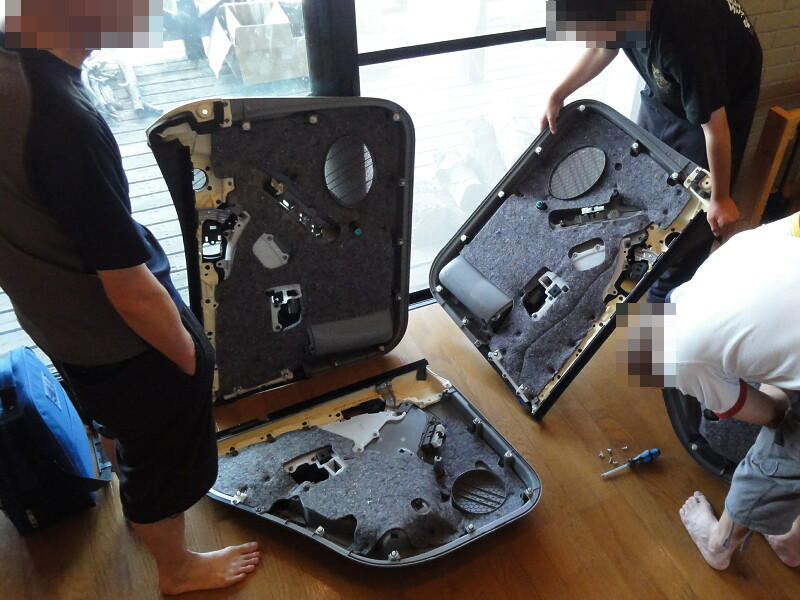

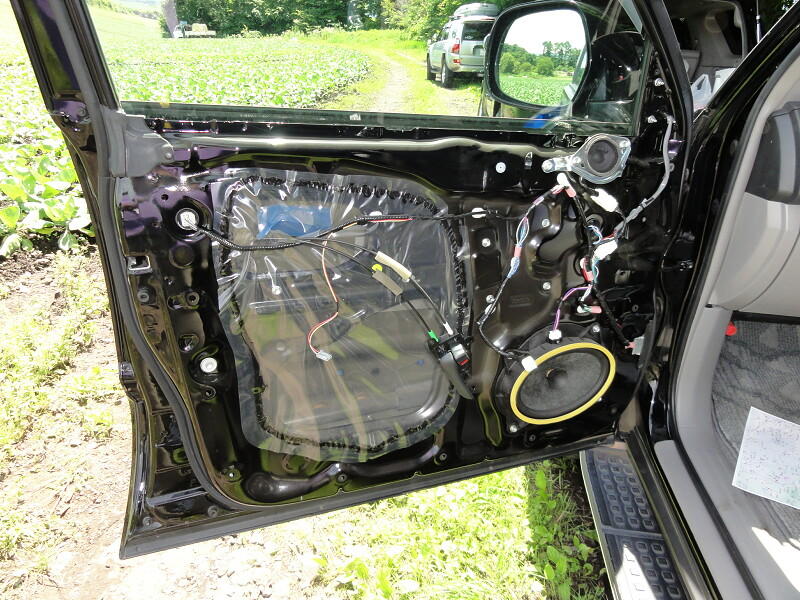

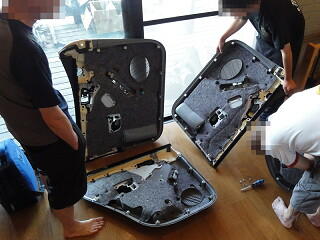

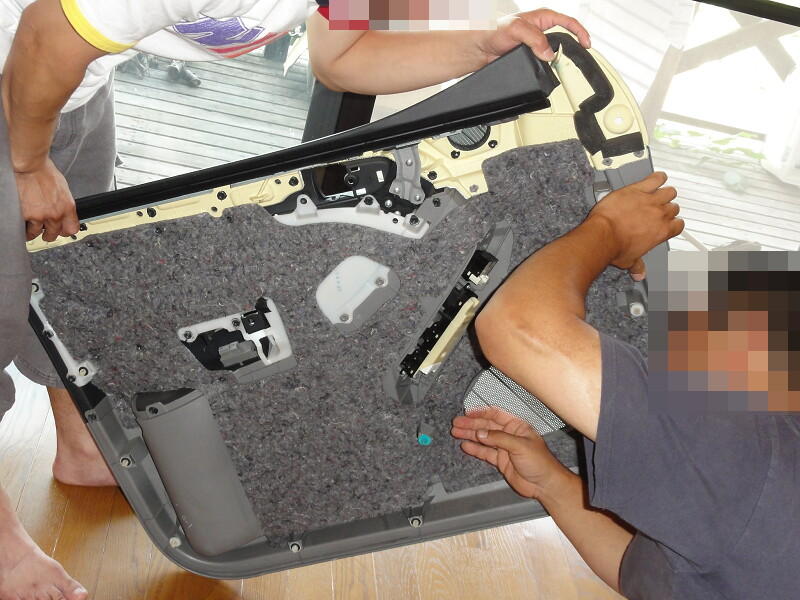

助手席側のドア内側パネルを外した状態。

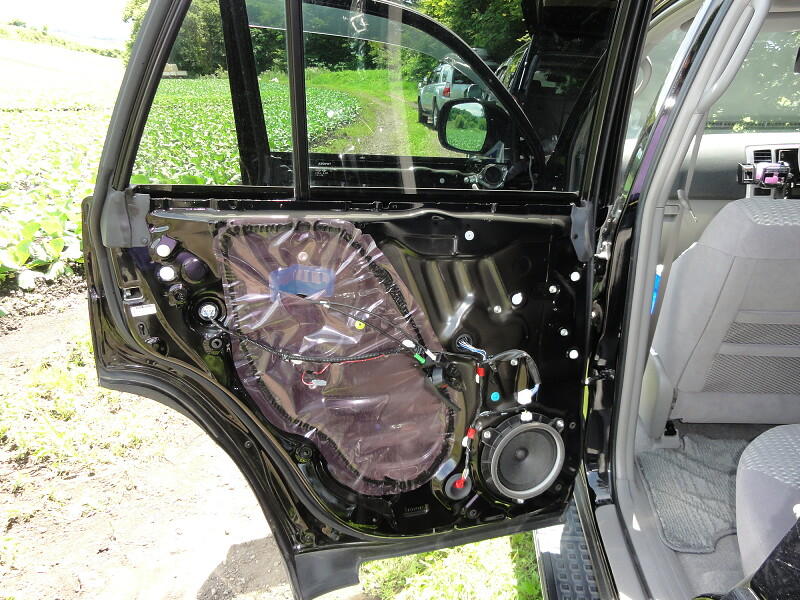

助手席側のリアドア内側パネルを外した状態。
これからスイッチユニットを外します。
悪戦苦闘中かな．．．

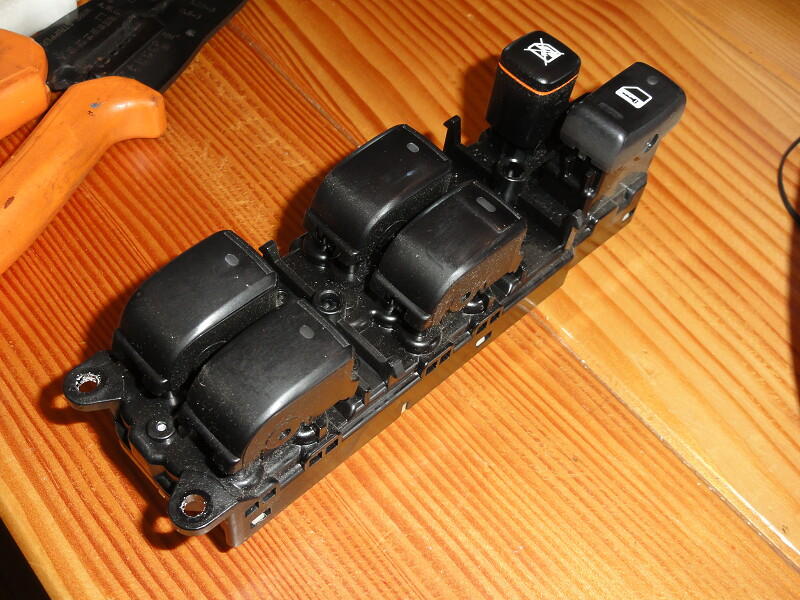

運転席ドアのスイッチユニットはこんな感じ。

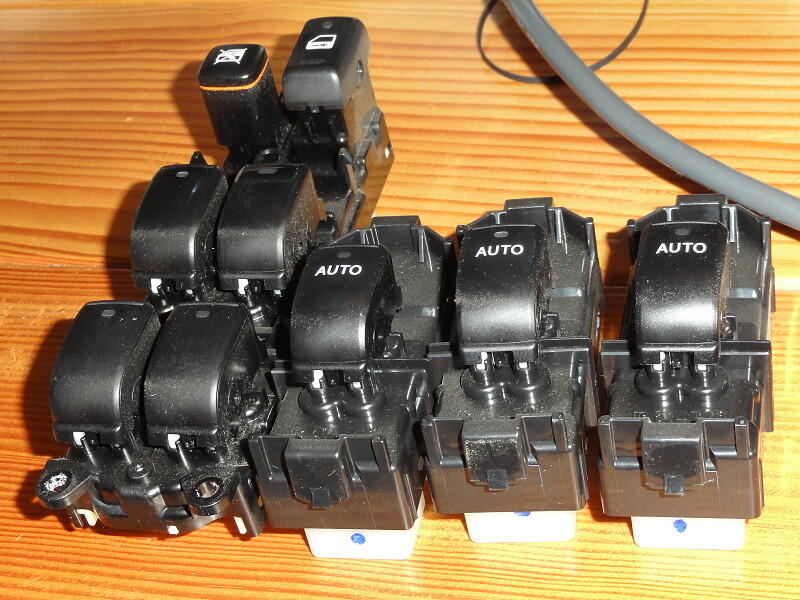

全部で４つのスイッチユニットを取り外し完了。

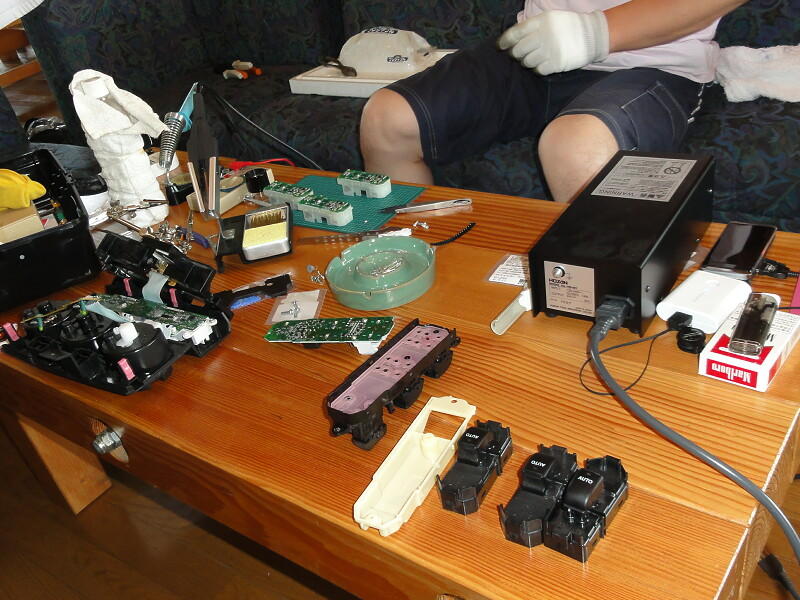

中身を取り出すとこんな感じ。

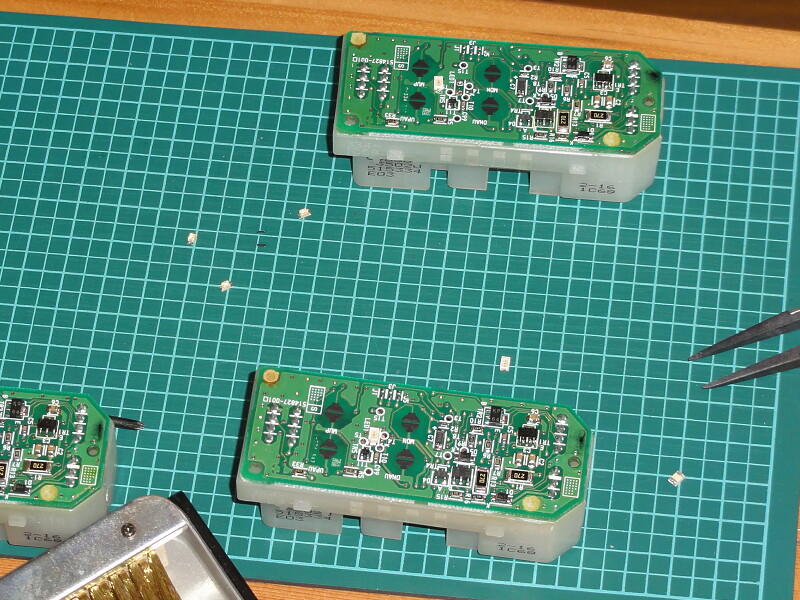

こちらのＬＥＤは基盤に直付けタイプの極小ＬＥＤ！
プロ級の技で淡々とＬＥＤを打ち直していました。
あっぱれあっぱれ！！
専用の工具が無いと出来ませんねぇーーー
で、何色に打ち直したんでしたっけ？？

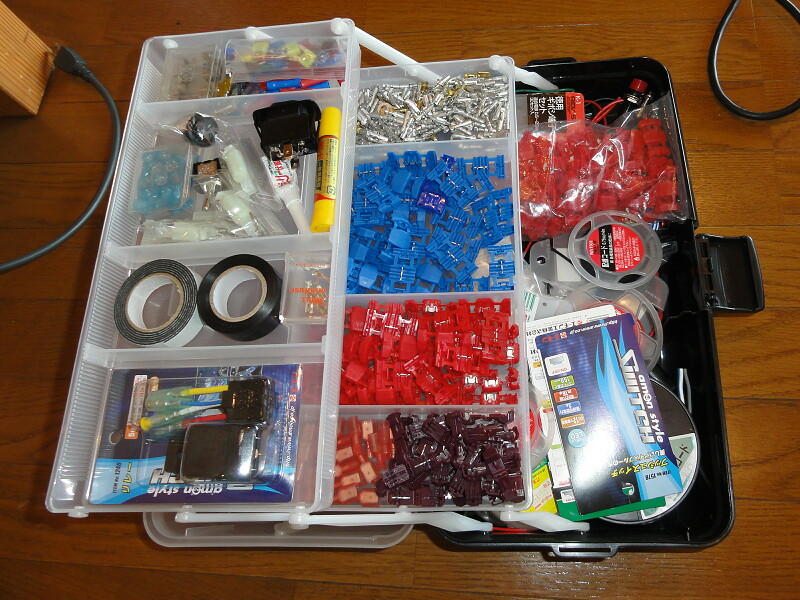

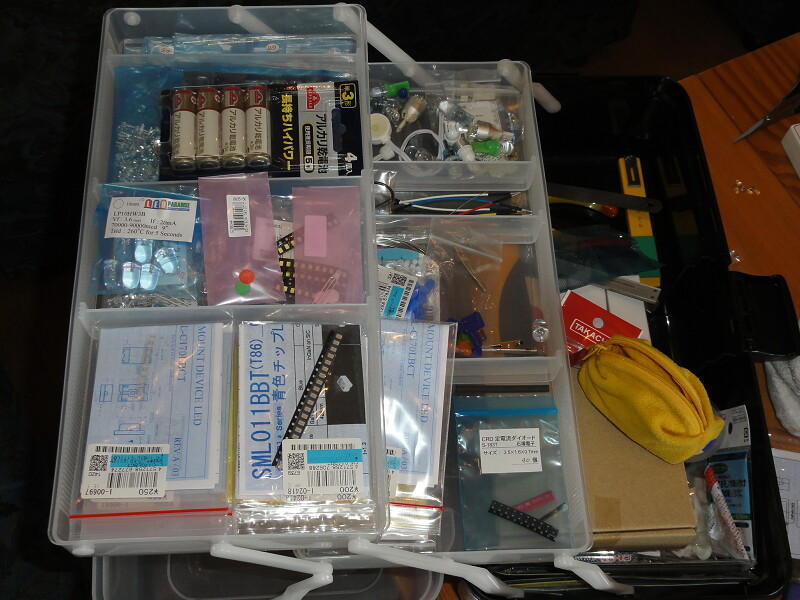

シゲっち＠0415 先生のパーツ一式の図！
配線の結線用パーツ！
ＬＥＤ関連のパーツ！
